本系統設計模板展示了 Tesira TCM-1 波束跟蹤話筒如何在典型的小型可兩分割會議室安裝中使用。傳統中，這類會議室設計既保證會議室內與會者能夠利用本地展示功能相互主持本地會議，又能通過電話（VoIP 或模擬 POTS）或者利用 PC 端軟編解碼器和遠程與會者進行電話會議。

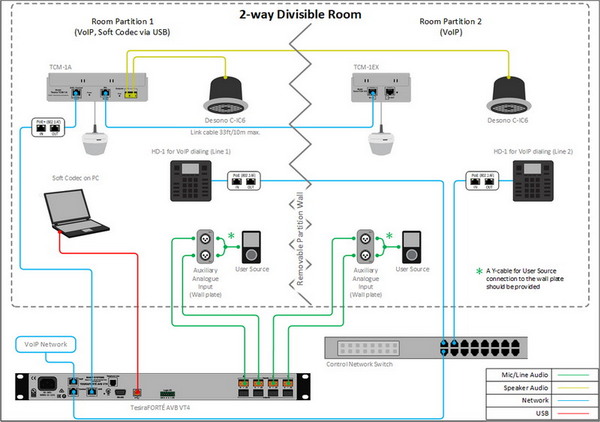

此示例中，會議室配備了兩個菊花鏈連接的波束跟蹤話筒；當合并房間時，它們作為一個系統工作；而當分割房間時，它們作為兩個獨立系統工作。天花話筒將會自動跟蹤并拾取與會者的發言，從而消除了任何用戶干預。
Tesira 的聲學回聲消除（AEC）技術和 TCM-1 波束跟蹤器可以共同協作為遠端與會者提供最佳語音質量。天花揚聲器設在適當位置，讓遠端傳來的語音、USB 音頻或輔助音頻可以均勻覆蓋所有房間分區。揚聲器功放由 TCM-1A 波束跟蹤話筒提供，使其真正成為一種單線解決方案，并大大減少了安裝工作量。
TesiraFORTÈ AVB VT4 還可連接模擬電話線路或 VoIP 電話系統，從而實現僅語音的電話會議。將會在室內的會議桌上放置一臺 HD-1 撥號器，作為提供撥號功能的附加控制點。
房間設計
房間功能范圍：
» 兩個采用波束跟蹤技術的天花吊墜話筒
» 搭建電話系統，用于（VoIP 和/或模擬 POTS）的連接
» 本地電腦接入的 USB 連接，用于使用音視頻會議軟件（僅室內分區 1）
» 用戶音源立體聲輸入
» HD-1 撥號器
» 用于播放語音信號（VoIP、音視頻會議）的 LoZ 系列天花揚聲器
設備清單
用于此項目的Biamp設備清單：
TesiraFORTÉ AVB VT4 *1
» 4 路帶 AEC 的話筒/線路電平輸入
» 4 路集成 VoIP、POTS 和 USB 音頻的話筒/線路電平輸出
Tesira TCM-1A *1
» AVB 波束跟蹤天花話筒內置雙通道功放
» 可提供 2 x 40W 突發功率
Tesira TCM-1EX *1
» 擴展用波束跟蹤天花話筒
Tesira HD-1 撥號器 *2
» 撥號硬件
» 可訪問所有 Tesira 電話功能的 12 鍵撥號面板
» PoE 供電
PH POE29U-1AT(PL)D-R *3
千兆POE+電源插入器，符合IEEE802.3af、IEEE802.3at標準
Desono C-IC6 *2
» 寬角度覆蓋、兩分頻同軸天花揚聲器（輻射角130°），優化語言擴聲
注意，需要其它非 Biamp 設備，如網絡交換機。
系統配置
本系統設計模板示例文件設置了所有需要的音頻 I/O、處理及控制點，且準備就緒可直接載入系統并開始設置房間增益結構與均衡。
下列 .zip 文件含有用于此會議室應用的 Tesira 示例配置文件。文件下載：https://support.biamp.com/@api/deki/files/5200/2-way_Divisible_Room_with_Beamtracking_Mics.zip?revision=1
網絡詳情
本會議室應用將利用 TesiraFORTÉ AVB VT4 和 TCM-1A 之間的單線以太網 AVB 連接來獲得音頻、控制和電源。關于電纜類型與長度，采用千兆以太網布線一般規則。TCM-1EX 擴展話筒用 Cat.5e（或更高類別）電纜以菊花鏈方式連接到 TCM-1A 主話筒，但鏈接的最大長度不得超過 33ft 或 10m。
TesiraFORTÉ 的控制端口以及 HD-1 撥號器必須連入同一網絡，通常是可能與其它 AV 設備共享的控制網絡。根據出廠默認設置，設備將在網絡上尋找 DHCP 服務器，或者，在不存在 DHCP 服務器的情況下自行分配 Zeroconf 地址。
如果需要，可將靜態 IP 地址分配給 HD-1 或 TesiraFORTÉ，但是請確保先在遠程設備上進行更改，最后在代理設備（在此情況中為 TesiraFORTÉ）上進行更改。
完成這些控制與 AVB 網絡設置步驟之后，您就可以將您已編譯的系統配置發送至硬件了。
話筒與揚聲器擺放
會議室：
毫無爭議，會議室系統中最重要的元素且唯一重要的元素是會議室本身。嘈雜回響的會議室對于會議來說通常聲音都會很糟糕。而設計合理、回響受控且本底噪聲較低的會議室則會讓會議聲音聽起來更好。
創造一個受控聲學環境的重要性不管怎么夸大都不過分。重要的是在會議室系統安裝準備時盡可能地保持會議室安靜（低本地噪聲）并且盡量降低回響（低于 RT60）。應用得當?shù)脑�，隔音材料和聲學處理將能夠戲劇性地改善大多數會議室的性能。
話筒放置：
盡管 TCM-1 波束跟蹤話筒采用最先進的技術跟蹤人聲，但在決定話筒放置的合理位置時，減去不需要的背景噪聲，不能忽視物理法則。良好的信噪比在音頻信號鏈各個部分都是關鍵，而對于典型話筒拾音方案而言，便是避免話筒與講話人之間距離過遠。TCM-1 Calculator 可以幫助找出合適的吊墜高度，以及適用于預期覆蓋區域的兩個吊墜話筒之間所需距離。以下是一些關于理想話筒放置的提示：
» 與講話人的距離盡可能地短
» 與天花揚聲器的距離盡可能地高
» 遠離如投影機風扇和通風口等噪聲源
揚聲器放置：
在會議室內放置揚聲器這一步驟與為話筒放置尋找最合適位置一樣重要。理想的多天花揚聲器布置可以提供均勻的聲壓級覆蓋以及穿透整個會議室的優秀語音清晰度。為了更好地了解在我們 TCM-1A 功放的給定功率下?lián)P聲器的選擇能夠產生多少聲壓級，我們提供了Amplifier Power Calculator來解答。除此之外，還可以通過揚聲器模擬軟件來預測預期的室內 STI 值。
此范例中，揚聲器不用于語音提升或類似的現場語音增強，因此不必考慮反饋前增益。盡管如此，避免揚聲器之間（遠端音頻）以及與話筒之間的距離過短仍將有助于提升 AEC 性能。
音頻設置
遵循Gain Structure 最佳范例設置話筒和音源的輸入輸出電平。輸入輸出增益電平設為默認設置，保證文件的集成靈活性。增加了輸入輸出表，有助于在文件內部設置增益結構�？筛鶕�(jù)需求添加附加儀表，用以指出信號通路上某點的其它詳細信息。
將壁板與 TesiraFORTÉ AVB VT4 輸入1-4 相連。用戶私人設備擁有 3.5mm 立體聲迷你插頭連接的可能性最大，因此建議在會議室內提供適當?shù)?Y 型電纜，以便接入用戶設備。
確保已完成恰當VoIP 設置，系統已做好撥打及接聽電話的準備。
如需要，將 USB 與 PC 相連用于編解碼軟件集成。如果需要的話，參考USB interface 設置文件。但請記住，房間分割后，USB 接口僅用于房間分區 1 中。
參考AEC setup in Tesira 和 AEC best practices 文檔然后用系統撥打測試電弧。ERL 數值在 0dB 和 +15dB 之間最佳。
在文件前后矩陣混音器中添加電平與靜音控制，以保證靈活性滿足設計標準與客戶或集成商品味。這些電平控制的默認最大最小值設在恰當位置，但可根據會議室空間需求適當調整。
HD-1 硬件具有用于電平與靜音功能的觸控。重要的是，注意這些控制在 VoIP 或 telco 模塊本身上的電平與靜音參數，并且不能分配給標準電平控制。
在所有信號通路上添加 Uber 濾波器，以便根據需要對音源進行任意音頻均衡調整。由于會議桌面話筒輸入可能需要高通濾波，建議使用 AEC 通道處理模塊的高級濾波段。也可根據需求添加或更改附加濾波或動態模塊，以便保證實現文件中期望的結果。
可為所有揚聲器輸出添加參量均衡模塊，從而允許各個區域中分別進行調音和均衡。
VoIP設置
如果采用 VoIP 電話線路，必須正確配置，以便注冊內部 VoIP 電話系統。
VoIP 控制/狀態模塊中 Network（網絡）和 Protocol（協議）標簽下有一些必填區域，必須填寫正確 VoIP 終端才能成功注冊：
網絡標簽：
» IP Address / Netmask /Gateway（IP 地址 / 網絡掩碼 / 網關）
VoIP 卡必須具有適用于所接網絡的恰當 IP 配置
» VLAN Tagging（VLAN 標記）
如果 VoIP 卡位于“標記的”VLAN 中，則必須啟用此項并提供正確的 VLAN ID。如果 VoIP 卡位于“未標記的” VLAN 中（或者沒有 VLAN），則不得啟用此項。
協議標簽：
» SIP User Name（SIP 用戶名）
通常是 VoIP 界面將使用的分機號碼。
» Authentication User Name / Password（驗證用戶名 / 密碼）
需要用戶名和密碼，以驗證此分機。
» Proxy Vendor（代理供應商）
選擇恰當供應商將保證 VoIP 界面正確定制與 VoIP 系統的通信。
» Proxy Address（代理地址）
VoIP 代理服務器（也稱為 VoIP 服務器、呼叫管理服務器）的 IP 地址。
控制集成
HD-1設置：
本系統中的 HD-1 撥號器是一臺標準以太網設備，需用 802.3af Class 1 PoE 供電。
HD-1 單元的默認網絡配置為 DHCP，因此，如果 Tesira 網絡中沒有 DHCP 服務器，該單元將恢復成鏈接本地尋址方案（169.254.xxx.xxx，網絡掩碼 255.255.0.0）。HD-1 屏幕上將顯示“Waiting for Configuration（等待配置）”，直到在通過其 Device ID（設備號）連接的服務器中加載配置文件為止。
HD-1 的設備 ID 用于連接本模塊與實際 HD-1，需要在兩處設置：HD-1 處理模塊和 HD-1 硬件中。HD-1 必須與軟件中的特定 telco 卡相連。然后 HD-1 和 telco 卡將會共享模塊右下角所示的識別號。還需要重點注意的是，HD-1 上的按鈕都有固定功能，不能在軟件中編程使其執行某個其它功能。點擊此處 here 查看 HD-1 配置全文。
控制系統集成：
已將用于本系統設計模板的 Tesira 示例配置文件設置為支持第三方控制系統，可輕松控制 Tesira 系統。
已有用于撥號、電平、靜音和話筒邏輯的控制點，您可以直接使用，或者根據客戶要求添加。文件中的控制點已用附加文本框注明了各自的默認實例 ID 標簽。這些標簽也可按照程序員工作流程或標準化需求更改。
|
