AVWIN贏溢RGB64128矩陣應用于四川電力公司電力調度中心_矩陣新聞

AVWIN贏溢RGB64128矩陣應用于四川電力公司電力調度中心

更新時間：2011-11-15 11:02:58 �。� 編輯：溫情）【大中小】

　　【音響網資訊】四川省電力公司是國家電網公司全資子公司，擁有下屬單位62個，直供直管縣級供電公司70個，控股、代管縣級供電公司105個，用工總量為 95560人。截至2010年底，公司擁有500千伏變電站（含換流站）27座，總變電容量4853萬千伏安；輸電線路83條，線路長度8281公里；220千伏變電站133座，變電容量3449萬千伏安；輸電線路377條，線路長度11404公里；110千伏變電站443座，變電容量3024萬千伏安；輸電線路1094條，線路長度13554公里。
　　
　　目前，公司統調電網日最大用電量4.32億千瓦時，最大用電負荷2249萬千瓦，與華中、西北、華東電網交換能力達到1340萬千瓦,川電外送日最大電量達1.42億千瓦時。2010年，公司全年完成售電量1206.16億千瓦時，同比增長24.37%，售電量和增長率分別位居國家電網公司系統 第6位和第4位。完成電網投資（含特高壓）212.43億元，同比增長18.89%。資產總額達到931.95億元，實現營業收入769.89億元，同比分別增長24.52%和32.58%，保持了平穩健康發展的良好態勢。
　　
　　近年來，公司不斷加大四川電網的投入，年均超過100億，目前，四川省500千伏電網基本覆蓋各市州，西部水電送出五大通道基本形成，成都經濟 圈500千伏環網全面建成。公司始終秉承“努力超越，追求卓越”的企業精神，在電網建設、優質服務等工作中演繹著生動和精彩，實現用上電到用好電的飛躍，努力實現構建和諧社會的目標。公司努力將優質的電能與優質的服務送到千家萬戶，樹立了國家電網良好的社會形象。近年來，在抗擊冰雪、抗震救災和抗旱保電中，公司和廣大員工彰顯出無私奉獻、頑強不屈、勇?lián)?zé)任的精神和央企形象，受到黨中央、國務院、中央軍委的充分肯定和表彰。
　　
　　“十二五”期，四川公司將堅持“以特高壓電網為骨干網架，各級電網協調發展”的思路，以實現“大電網、大樞紐、大平臺”為發展目標，全力打造安全可靠、經濟高效、清潔環保的堅強智能大電網，建設“東接三華、西納新藏、北聯西北”的西部電力交換大樞紐；構筑跨省區、跨流域的“水火互濟、購送靈活、交換方便、新能源上網高效便捷”的電力資源配置大平臺；力爭將四川電網打造成為我國能源綜合運輸體系的重要組成部分和西部電力高地的堅強支撐，實現由局部電網、傳統電網向樞紐電網、現代電網的升級和跨越，為推動四川經濟社會又好又快發展，譜寫更加輝煌的新篇章。

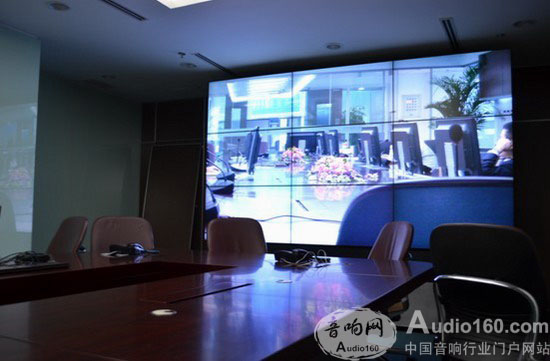

　　調度中心工程現場：
　　調度中心分4個區，調度大廳、DTS演示區、DTS會商區、值班區。

　　其中調度大廳有3*12拼接主顯示屏一塊（有6種顯示模式切換），4*4拼接輔顯示屏2塊（有5種顯示模式切換），DTS演示區有3*5拼接顯示屏一塊（有6種顯示模式切換），電視機4臺，會議發言單元10個，6個桌面插座（可接入VGA信號），DTS會商區有3*4拼接顯示屏一塊（有6種顯示模式切換），升降顯示器12臺，會議發言單元12個，4個桌面插座（可接入VGA信號），值班區有3*3拼接顯示屏一塊（有4種顯示模式切換），4個桌面插座（可接入VGA信號），同時在DTS區和調度大廳有攝像頭和吸頂式音響。

　　用戶需求：
　　1.實現各拼接大屏的模式和開關機的中控控制

　　2.實現各路信號在各顯示設備上的切換

　　3.實現對本地會議實時攝像的中控控制

　　4.實現遠程會議話題音量和模式切換的中控控制

　　5.實現調度大廳和各個區域之間的視頻對講

　　6.擁有簡單易懂的操作方法

　　功能實現：
　　基于客戶要求，我們給客戶配置中控主機XPCII和串口分配器，用于實現對于各種設備的控制，大型RGB矩陣64*128，用于實現各路信號切換，中控觸摸屏WIFI-T7和LTP-1200C以及無線接收器，用于實現各個區域控制設備的操作和視頻對講，在DTS會商區和調度大廳分別安裝一個無線接收器（DTS會商區、DTS演示區和值班區公用一個無線接收器），然后將這2臺無線接收器連接到機房的路由器，再通過路由器連接到中控主機，實現觸屏與中控主機之間的通信，中控主機通過串口連接各個外圍設備（大屏處理器、拼接大屏、音頻處理器、RGB矩陣，會議終端、攝像頭），通過串口代碼對各個外圍設備進行控制，實現各拼接大屏的模式和開關機，各路信號在各顯示設備上的切換，本地會議實時攝像的中控控制，遠程會議話題音量和模式切換的中控控制，4個觸屏都帶有攝像頭、話筒和聽筒，通過編程實現各觸屏之間的視頻對講功能，最后在操作上為了更加簡單，通過調度大廳主屏處理器和中控主機的配合，制作了一個3D場景的操作方式，通過電腦軟件制作各個區域的虛擬場景（包括所有的控制設備），在這個虛擬場景中可以對每一個設備進行相關操作，操作十分的簡單方便

設備清單：
序號　　　　名稱　　　　　　　　　品牌　　　　　　　　　型號　　　　　單位　　　數量
1　　　　　中控主機　　　　　　　AVWIN　　　　　　　　AV-XPC II-T　　　臺　　　　1

2　　　　　12英寸彩色有線觸摸屏　AVWIN　　　　　　　LTP-1200C　　　　　臺　　　　1

3　　　　　7英寸彩色無線觸摸屏　AVWIN　　　　　　　　WIFI-T7　　　　　　臺　　　　3

4　　　　　無線接入AP　　　　　　AVWIN　　　　　　　T54G　　　　　　　　臺　　　　3

5　　　　　2路音量控制模塊　　　AVWIN　　　　　　　AV-VOL　　　　　　　　套　　　 2

6　　　　　2路串口控制模塊　　　AVWIN　　　　　　　AV-COM8　　　　　　　套　　　　4

7　　　　　電源控制器　　　　　AVWIN　　　　　　　　AV-POWER8II　　　　　臺　　　　4

8　　　　　光纖收發器　　　　　AVWIN　　　　　　　　W-DVI500R/T　　　　　套　　　　30

9　　　　　RGB矩陣　　　　　　　AVWIN　　　　　　　W-RGB64128　　　　　　臺　　　　1

10　　　　　AV矩陣　　　　　　AVWIN　　　　　　　　W-AV6464　　　　　　　臺　　　　1
